黄色香蕉网在线观看打標機軟件ezcad九點快速校正振鏡教程及其使用說明

一、找到校正程序

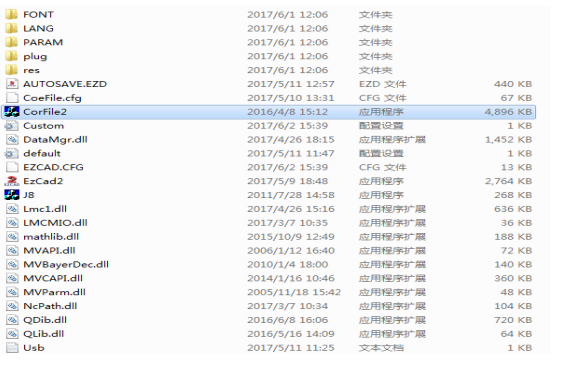

打開EzCad2文件目錄，雙擊“Corfile2”進入九點校正軟件

二、校正參數設置

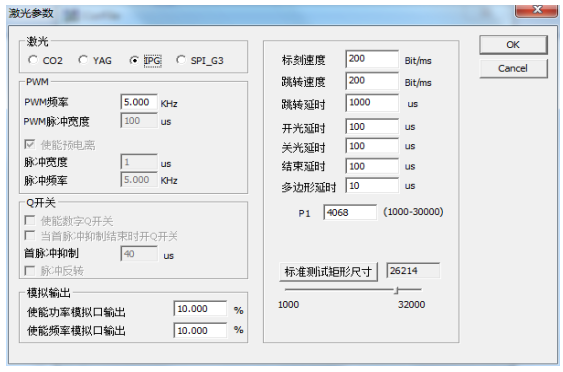

點擊“F1設置黄色香蕉网在线观看器參數”，設置好黄色香蕉网在线观看器類型和標刻參數（一般情況下標刻參數默認即可）。一般情況下光纖黄色香蕉网在线观看器類均選用IPG，SPI單獨勾選。點擊“OK”返回上級界麵。

三、校正操作方法

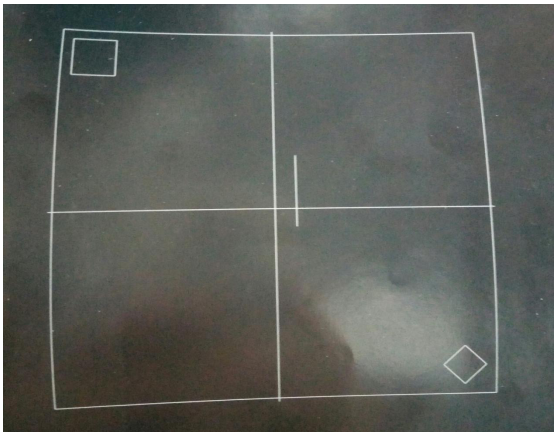

在工作台鋪好黑相紙，務必使相紙平整。然後點擊“F3標刻9點測試矩形”，會標刻出以下圖形。

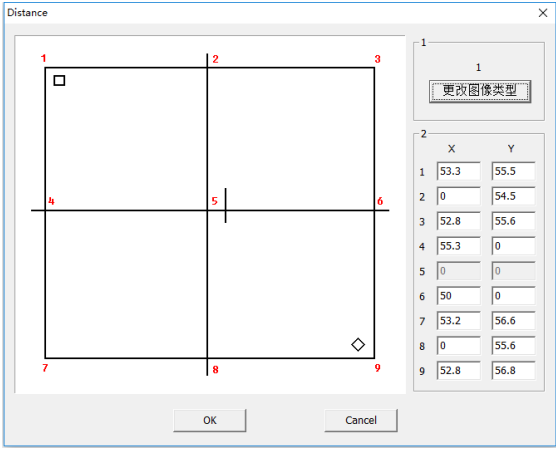

每次標刻完後會出現以下對話框，若尺寸合適則進行後續步驟。如果標刻出的校正圖形尺寸不合適，則點擊“Cancel”返回上級菜單，點擊“F1設置黄色香蕉网在线观看器參數”，找到

，將標準測試矩形尺寸改大或者改小，確定返回上級界麵，然後重新標刻，直至尺寸合適。

觀察對話框顯示圖像與標刻圖案是否一致，若一致，則繼續後續步驟。若不一致，點擊“更改圖像類型”，直至軟件顯示的圖形與黑相紙上標刻的圖形一致。再根據標刻圖形與軟件顯示的圖形所對應的各個點的坐標位置，以5號點為中心坐標（0，0）。使用直尺量取黑相紙上的各點對應坐標，取值（到小數點後一位），填入對話框對應坐標欄。做完之後點擊“OK”返回上級界麵。

四、生成校正文件

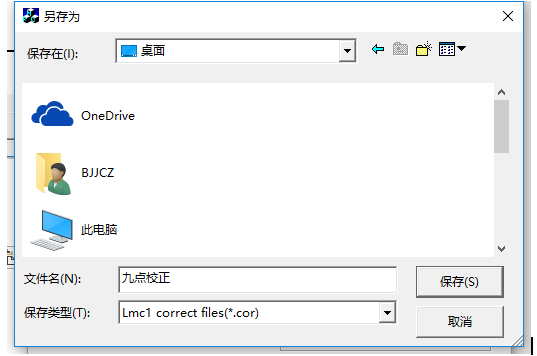

點擊“F6保存參數到指定文件”。出現以下對話框，請給文件指定一個文件名稱，否則會保存不成功，例如“九點校正”。務必記住該文件目錄位置。

五、驗證校正精度

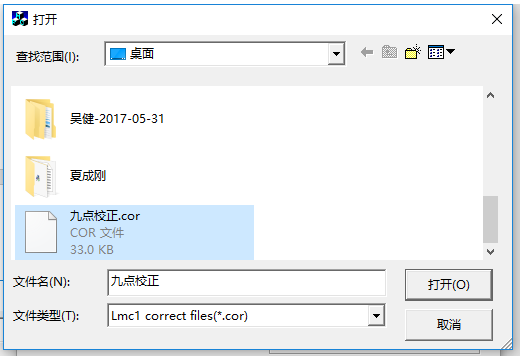

點擊“F7打開指定參數文件”，打開剛才保存的校正文件。

更換工作台相紙，並重新平鋪好。然後點擊“F8校驗校正後的標準矩形”，

此時設備會進行標刻出以下圖樣，標準圖形為正方形回形填充，填充間距為5mm。

這張圖明顯可以看出坐標6測量的坐標值有明顯錯誤，需重新校正，返回步驟三。若圖樣整體正確，使用直尺或者精度更高的工具來量每根線的間距是否為5mm，水平垂直方向均需測量。校正圖像測量值應盡量接近5mm，若誤差過大請重新校正。注意：此測量的誤差取決於客戶要求，一般誤差在±0.1mm以內。如果不符合客戶要求請返回步驟三重新校正。反之繼續下一步。

六、導入校正文件

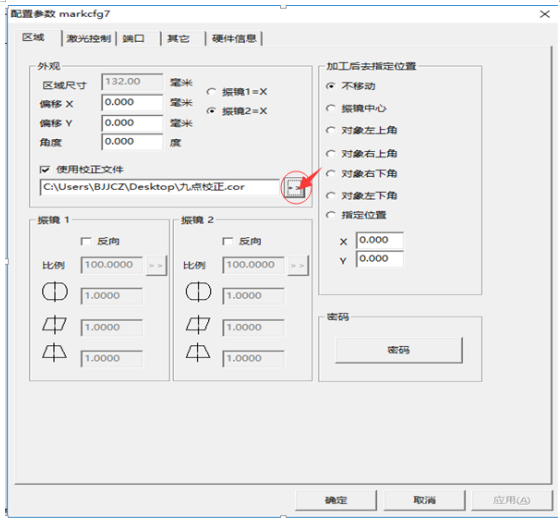

做完校正之後，進入EzCad2軟件，點擊“F3參數”，勾選使用校正文件，點擊箭頭（如圖標記位置）導入步驟4保存的校正文件。

點擊“確定”，此時已經加載校正文件，振鏡已校正。可進行正常打標加工
